Knifflige Aufgaben

(Für etwas Fortgeschrittene)



In dieser Rubrik findet ihr Schaltungen, welche einen kniffligen Charakter aufweisen. Man muss schon ein wenig Nachdenken, wenn man herausfinden möchte, wie jene Schaltung funktioniert, oder wie das Stromverhalten sich verändert, sobald man die Schaltung nur ein wenig umändert.



Das Experiment mit einer Parallel- und Serienschaltung
(Mischschaltung)

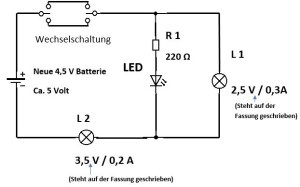

Der Schaltplan:                           Dieser Schaltplan entspricht Bild 1!



Kurze Beschreibung:



Fertig aufgebaute Schaltung:



Die in dieser Schaltung verwendete Wechselschaltung dient nur als eine Art Erweiterung.
Die knifflige Schaltung funktioniert auch nur mit einem Ausschalter.

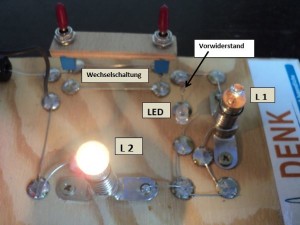

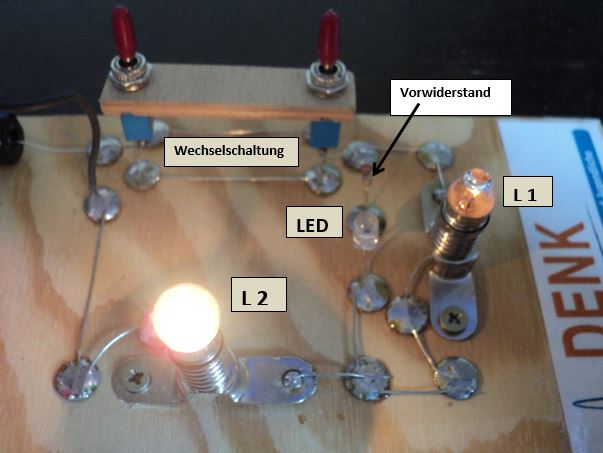

Im Bild 1 ist die Schaltung im normalen Betrieb.
Lampe 1 und Lampe 2 sind jeweils in der Fassung reingedreht.
Wenn wir jetzt die Schaltung in Betrieb nehmen, so leuchten Lampe 1 und Lampe 2,
die LED leuchtet nicht!

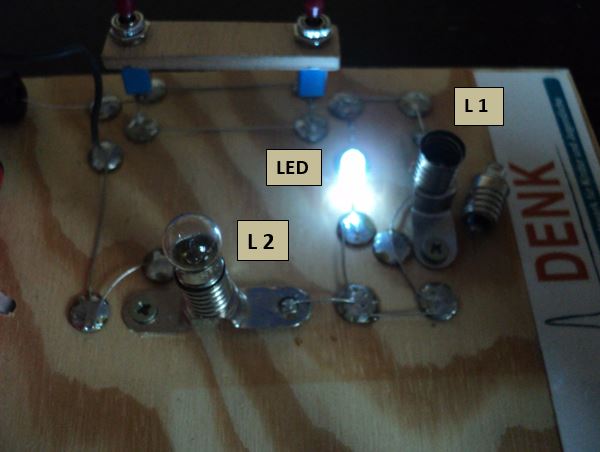

Was passiert, wenn wir die Lampe 1 herausdrehen?





Wir stellen fest, dass Lampe 2 auch ausgeht.
Es leuchtet jetzt nur noch die LED.
Aber wieso geht jetzt Lampe 2 aus, es muss doch ein Strom durch diese fließen,
weil die LED  hell aufleuchtet (Reihenschaltung)?

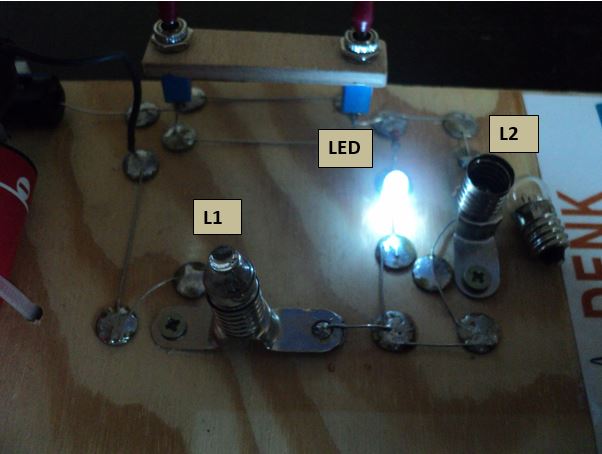

Jetzt tauschen wir die Lampen aus und drehen L 2 heraus





Wie im Bild 2.
Es leuchtet nur die LED,
während Lampe 1 auch dunkel bleibt, aber warum?











Wir drehen Lampe 2 wieder in die Fassung

Und siehe da, die LED und beide Lampen leuchten auf. Anders als im Bild 1, da leuchten jeweils beide Lampen, während die LED dunkel bleibt.

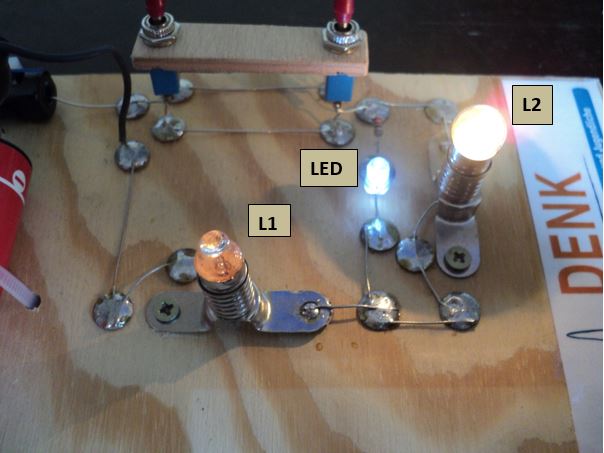

Aber warum leuchten jetzt beide Lampen und die LED ( Bild 4 )?

Wenn man die Lampen wieder vertauscht, leuchten nur noch die Lampen, während die LED erlischt ( Bild 1 ). Was hat sich da verändert?

Zwei kleine Lösungshinweise:  Wenn man sich mit den Eigenschaften von Leuchtdioden auskennt, hat man schon die Hälfte der Lösung gefunden. Braucht man eigentlich nur noch die Glühlampen untersuchen, um herauszufinden, welche Unterschiede jene aufweisen. Viel Spaß bei der kniffligen Lösungssuche!
